Ein-Teil-Formbody PP Flammschutzmittel Hochpräzisionssteuerung Variables Luftvolumen Schmetterlingsventil

  • One Piece Molding Body PP Flame Retardant High Precision Control Variable Air Volume Butterfly Valve
  • One Piece Molding Body PP Flame Retardant High Precision Control Variable Air Volume Butterfly Valve
  • One Piece Molding Body PP Flame Retardant High Precision Control Variable Air Volume Butterfly Valve
  • One Piece Molding Body PP Flame Retardant High Precision Control Variable Air Volume Butterfly Valve
Herkunftsort China
Markenname Xicheng
Zertifizierung Third-party test report on anti-corrosion, flame retardant and high sealing performance
Modellnummer BD-A-DNxxx-PP
Min Bestellmenge 1 Stück
Preis $225/PCS
Lieferzeit 7-15 Arbeitstage
Zahlungsbedingungen L/C,T/T
Versorgungsmaterial-Fähigkeit 500 PCS 15-20 Arbeitstage

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Product name PP variable air volume butterfly valve Valve body material PP flame retardant
Material der Ventilblätter PP+GF+Silikonpackung Farbe Dunkelgrauer
Produktspezifikationen Die Prüfungen werden in der Regel von der Kommission durchgeführt, wenn der Prüfbefehl nicht erfüllt Anwendungsbereich Laborlüftungssystem
Installationsmethode Flansch- und Steckdosenanschluss Reaktionsgeschwindigkeit < 1 Sekunde
Control accuracy less than +/-4% Air volume adjustment ratio 16:1
Product process injection molding valve body + integrated control actuator Customization galvanized/stainless steel/round/square variable air volume butterfly valves can be customized on demand
Hervorheben

Schimmelventil mit variablem Luftvolumen

,

PP-Flügelventil mit variablem Luftvolumen

,

Präzisionsvariables Luftvolumen Schmetterlingsventil
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
Air velocity-flow (CMH) v ≈ 1 m/s v ≈ 6 m/s v ≈ 10 m/s
Φ315 150 1579 2400
Φ250 100 968 1600
Φ200 65 500 1000
Φ160 35 300 600
Φ110 20 140 280
Hinterlass eine Nachricht
Air velocity-flow (CMH) v ≈ 1 m/s v ≈ 6 m/s v ≈ 10 m/s
Produkt-Beschreibung

Einstücksformventilkörper PP-Flammhemmer mit hoher Präzision Einstücksregelung mit variablem Luftvolumen Schmetterlingsventil



1. Beschreibungen:

BD-A-DNxxx-Flügelventil mit variablem Luftvolumen ist ein druckunabhängiges Schmetterlingsventil, das speziell für hohe Präzision entwickelt wurde.hohe Reaktionsgeschwindigkeit (< 1 s) intelligente Anpassung des erforderlichen Luftvolumens für Zufuhr- und AbluftEs besteht aus PP-Material und ist korrosionsbeständig. Es verfügt über einen eingebauten Luftvolumenmessbereich, der auf dem Venturi-Prinzip basiert, um das Abluftvolumen genau zu messen.Für eine genaue Messung ist nur ein 1*D-gerader Rohrschnitt erforderlich.Es verfügt über einen hochpräzisen Durchflusssensor für Echtzeitmessungen.



2. Spezifikationen:

Produktbezeichnung: PP-Schmetterlingsventil mit variablem Luftvolumen

Material der Ventilkarosserie: Flammschutzmittel PP

Material der Ventilblätter: PP+GF+Silikonpackung

Farbe: dunkelgrau

Spezifikationen des Produkts: Φ110, Φ160, Φ200, Φ250, Φ315

Anwendungsbereich: Laborlüftungssystem

Montagemethode: Flansche und Steckdosenanschluss

Antwortgeschwindigkeit: < 1 Sekunde

Kontrollgenauigkeit: weniger als +/- 4%

Luftvolumen-Anpassungsverhältnis: 16:1

Produktprozess: Spritzgießventilkörper + integrierte Steuerung

Anpassung: Verzinkte/Edelstahl/runde/quadratische Variable-Air-Volume-Flutterventile können auf Anfrage angepasst werden



3. Über PP variable Luftvolumen Schmetterlingsventil

1. PP-Flammschutzmaterial ist Standard-V2 (anpassbarer V0), mit guter Korrosionsbeständigkeit (mit Prüfberichten von Drittanbietern für Korrosions- und Flammschutz);

2. Durch die Annahme der Venturi-Effekt Düse Windmessstruktur ist das Luftvolumen genau, der Fehler kleiner als +/-4%, und das Luftvolumen Anpassung Verhältnis ist 16:1 (mit Testbericht von Drittanbietern);

3. Durch die Annahme von PP+GF+Silikon beschichteten Luftventilblättern ist die Abdichtungsleistung gut und erfüllt den hohen Dichtestandard (mit Testbericht eines Drittanbieters);

4. Hochpräzise Durchflusssensoren, Echtzeitmessung;

5. Der Ventilkörper verfügt über Flansch- und Steckdosenanschluss-Schnittstellen für eine einfache Montage;

6. Schnelle Reaktionsgeschwindigkeit, Reaktionsgeschwindigkeit < 1 Sekunde

Nominaler Durchmesser DN

Außendurchmesser der Flansche

D1 (mm)

Innerer Durchmesser

D (mm)

 Gesamtlänge L ((mm)

Sockettiefe

L1 ((mm)
315
395
315
460
53
250
339
250
380
40
200
280
200
397
30
160
240
160
366
30
110
190
110
279
30

Ein-Teil-Formbody PP Flammschutzmittel Hochpräzisionssteuerung Variables Luftvolumen Schmetterlingsventil 0

4. Produktkonfiguration

Integrierte Steuerung mit variabler Luftvolumen-Flutterventil

Die Steuerung und der Aktor sind in einem Stück mit einer einfachen Struktur konstruiert;

2S schneller Aktor, schnelle Reaktionsgeschwindigkeit (Reaktion innerhalb von 1S, stabil innerhalb von 2~3S)



5. Anwendungsszenarien

Es wird hauptsächlich in Laboratorien mit korrosiven Gasemissionen verwendet, in denen ein präzises Luftvolumen erforderlich ist (nicht für hochtemperaturbedingte Umgebungen geeignet), z. B. Abgase aus der Abgase,Abgas und Luftzufuhr aus dem Labor, und die Abgas- und Luftversorgung von Tierzimmern.





6Noch mehr Bilder:

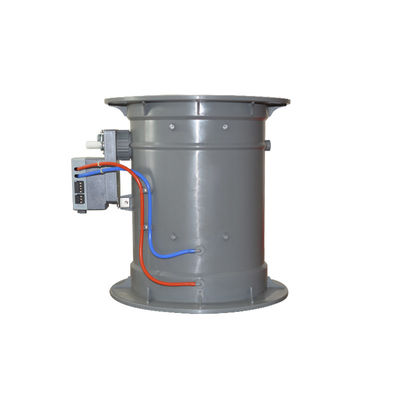

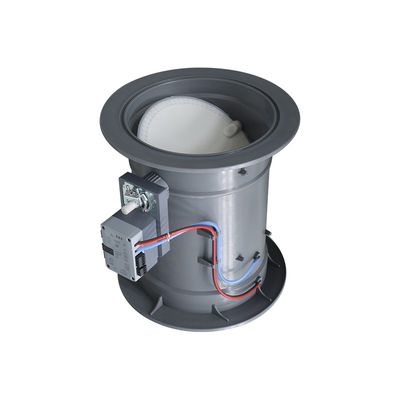

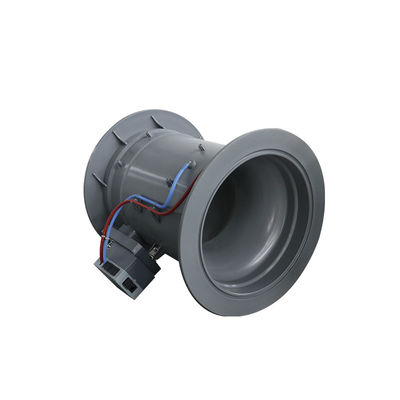

Ein-Teil-Formbody PP Flammschutzmittel Hochpräzisionssteuerung Variables Luftvolumen Schmetterlingsventil 1Ein-Teil-Formbody PP Flammschutzmittel Hochpräzisionssteuerung Variables Luftvolumen Schmetterlingsventil 2Ein-Teil-Formbody PP Flammschutzmittel Hochpräzisionssteuerung Variables Luftvolumen Schmetterlingsventil 3
